【焦煤检测标准】
冶金焦炭 ——GB/T1996-2017
焦炭工业分析测定方法——GB/T 2001-2013
焦炭中磷含量的测定——SN/T 1083.2-2002
焦炭落下强度测定方法——GB/T 4511.2-1999
石油焦炭中钙、铁、镍、钠含量测定原子吸收光谱法——SN/T 1830-2006
焦炭真相对密度，假相对密度和气孔率的测定方法——GB/T4511.1-2008
煤灰和焦炭灰成分中主、次元素的测定X射线荧光光谱法——(AAS) SN/T 2696-2010
产煤炭类标准物质,目前主要的一级标准物质涉及的主要种类:
1、煤的哈氏可磨性标准物质:哈氏可磨性指数(HGI)的量值范围35~120。
2、煤灰熔融性标准物质:弱还原气氛下的流动温度的量值范围1200℃~1400℃。
3、煤灰成分分析标准物质:包括煤灰成分中的10个主要氧化物成分,主要量值范围:二氧化硅31%~63%,氧化二铝10%~34%,三氧化二铁4.4%~17．5%,氧化钙1．5%~42．4%,三氧化硫0．3%~4．0%等。
4、烟煤黏结指数标准物质:黏结指数(GR．I)的量值范围10~100。
5、烟煤胶质层指数分析标准物质:胶质层大厚度(Y值)范围为(10~30)mm。
6、煤自燃倾向性吸氧量分析标准物质:吸氧量范围为(0．34~0．82)cm3/g。
煤炭被誉为"黑的金子"，是人们生产生活必不可缺的重要能源之一，煤炭的供应关系到我国工业乃至各省份、各行业的发展与稳定。近年来，煤炭市场竞争日益加剧，为煤炭管理工作稳定有序进行，煤炭企业愈发重视煤炭检测管理。煤炭检测需按照相关规定进行检验和分析，检验结果作为煤炭质量的依据。
【生物质监测范围】
生物学起源的物质,不包括埋在地下的形式和转化成的化石；
木质生物质包含:树、矮树丛、灌木；
草本生物质包含:非木质茎杆、季节性生长植物；
果实生物质:植物中含有种子那部分（如:坚果、橄榄）；
固体生物质燃料:由生物质直接或间接生产的固体燃料；
生物质燃料掺合物:不同生物质燃料被人为掺合而形成的生物质燃料（）如:稻草、能源草与木头掺合、干燥的生物浆与树皮掺合）
【煤炭燃烧之热重分析法】GB/T 6425-2008
热重分析:是指在程序控温和一定气氛下,测量试样质量(或质量分数)与温度(或时间)关系的一类技术。本标准适用于褐煤、烟煤和无烟煤。
热重曲线thermogravimetric curve
TG曲线TGcurve:由热重法测得的数据以质量(或质量分数)随温度或时间变化的形式表示的曲线。曲线纵坐标为质量m(或质量分数),向上表示质量增加，向下表示质量减少;横坐标为温度T或时间t,自左向右表示温度升高或时间增长。
微商热重曲线derivative thermogravimetric curve
DTG曲线DTG curve:由热天平测得的数据,以质量变化速率与温度(扫描型)或时间(恒温型)的关系图示。当试样质量增加时,DTG曲线峰向上;质量减少时,峰向下。
升温速率heating rate:相应于温度程序的温度升高速率。
基线base line:无试样存在时产生的信号测量轨迹;当有试样存在时,系指试样无(相)转变或反应发生时,热分析曲线近似为零的区段。
【热重分析法的方法提要】

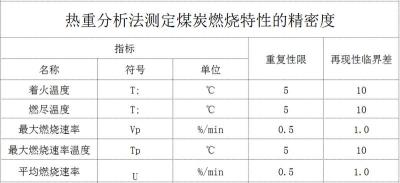

1、将试验煤样按要求放置于热重分析仪内,在规定条件下升温使煤样燃烧,记录热重曲线和微商热重曲线(TG-DTG曲线)。根据TG-DTG曲线得出着火温度(T¡)、燃尽温度(T¡)、大燃烧速率(v,)、大燃烧速率温度(T,)和平均燃烧速率(v)。
2、试剂要求
氩气(或氮气):纯度>99.9%。
压缩空气(或合成空气):露点99.99%,分析纯。
石英(SiO2)，纯度>99.95%,分析纯。
碳酸锶(SrCOs)，纯度>99.95%,分析纯。
仪器设备
【煤中砷、硒、测定的试验步骤之样品溶液的制备 】
在瓷坩埚内称取艾氏剂1.5g(到0.01g),然后称取一般分析试验煤样0.99g~1.01g(到0.000 2 g),用玻璃棒仔细搅拌均匀,再用1.5g(到0.01g)艾氏剂均匀覆盖在混匀的混合物上 面(见不到黑的煤炭颗粒)。当灰分大于40%或全硫含量大于8%,或砷含量大于20μg/g或硒含量 大于10μg/g时,称样量为0.49g~0.51g(到0.0002g)。
将坩埚放入马弗炉中,关上炉门并使炉门留有15mm左右的缝隙,在不少于30min的时间内 由室温缓慢加热到500℃并在此温度下灼烧1h,然后升温至800℃±10℃,并在此温度下再灼烧3h， 取出坩埚,冷却至室温。
用玻璃棒将坩埚中的灼烧物仔细搅松、捣碎(如发现有未烧尽的煤粒,应继续灼烧30min),然 后将灼烧物转移到盛有20mL~30mL热水的150mL烧杯中。然后向坩埚中加入5mL盐酸， 使坩埚内的残存物溶解后倒入烧杯中。再用15mL盐酸分3次洗涤坩埚,然后将洗液转移到烧 杯中。搅拌溶液,待溶液冷却后,转入100mL容量瓶中,用水稀释至刻度,摇匀。
