【焦煤检测标准】
冶金焦炭 ——GB/T1996-2017
焦炭工业分析测定方法——GB/T 2001-2013
焦炭中磷含量的测定——SN/T 1083.2-2002
焦炭落下强度测定方法——GB/T 4511.2-1999
石油焦炭中钙、铁、镍、钠含量测定原子吸收光谱法——SN/T 1830-2006
焦炭真相对密度，假相对密度和气孔率的测定方法——GB/T4511.1-2008
煤灰和焦炭灰成分中主、次元素的测定X射线荧光光谱法——(AAS) SN/T 2696-2010
煤炭不仅是工农业和人民生活不可缺少的主要燃料,而且还是冶金、化工、建材等部门的重要原料。煤炭各种煤质参数的检测是其综合利用的基础。随着近代科学技术的发展和新工艺、新方法的应用,煤炭的用途和综合利用价值将会越来越大,促使人类更进一步认识煤、改造煤和合理利用煤。检验检测的准确性、精密度、时效性以及公正性已受到社会和市场的广泛关注和重视,智能化系统方向的研发和推广亟待实现。我国煤炭质量分析方法、检测技术及装备的研发始于20世纪60年代,经历了从无到有、技术与设备引进、再与飞速发展及生产技术实现同步3个历史阶段。
机械化采制样系统已从初期的研发—销售模式进入根据客户需求进行定制化的多样性发展阶段[19],但在遵照标准要求下应着力于国内各种煤质情况的适应性,解决堵塞和遗漏、静止煤采样代表性和可控性等问题,以期改善系统性能,有助于精密度符合要求和无系统偏倚。同时,常规煤质检测项目针对自动采制化技术开展智能化研究,将人工智能、自动控制、大数据计算、互联信息等与设备深度融合,形成智能分析、控制的煤炭检测智能化系统,提高智能化检验检测系统的成套水平。

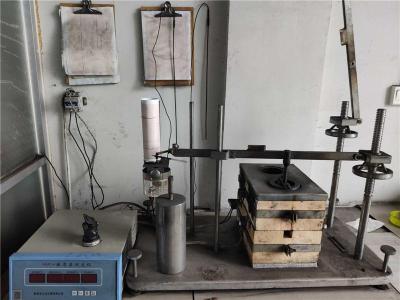

【热重分析法的实验步骤】
1、试样制备
按GB474将煤样制成粒度小于0.2mm的一般分析煤样,装在带磨口瓶塞的玻璃瓶中,置于阴凉处,试验应在制备后3d内完成。
2、试验准备
仪器预热:试验前依次打开主电源、热重分析仪、计算机,预热30min。热重分析仪质量校准和温度标定。热重分析仪质量校准按GB/T27762执行;温度标定按GB/T 29189执行。
基线试验:将未装样品的坩埚放在热电偶端点处的载样台,盖上加热炉体。升温程序从30℃的初始温度以20℃/min的速率升温至1000℃,进气流量为氩气(或氮气)10mL/min,空气50mL/min。启动程序开始试验,待试验结束后命名并保存基线。
3、燃烧试验
调取的基线,称取试样(10士1)mg,称准至0.02mg,平摊于坩埚中。把装有样品的坩埚放置在载样台。打开气路,进气流量为氩气(或氮气)10mL/min,空气50mL/min。设定升温程序,使加热炉从30℃的初始温度以20℃/min的速率升温至1000℃,记录燃烧TG-DTG曲线。燃烧试验至少进行两次。试验结束后,待仪器降温至室温,关闭热重分析仪。
每个试样进行两次重复性试验,并按GB/T483规定的数字修约规则,将3个特征温度的测定值修约到整数报出,2个燃烧速率的测定值修约到小数点后一位报出。
【煤中砷、硒、测定的试验步骤之样品溶液的制备 】
在瓷坩埚内称取艾氏剂1.5g(到0.01g),然后称取一般分析试验煤样0.99g~1.01g(到0.000 2 g),用玻璃棒仔细搅拌均匀,再用1.5g(到0.01g)艾氏剂均匀覆盖在混匀的混合物上 面(见不到黑的煤炭颗粒)。当灰分大于40%或全硫含量大于8%,或砷含量大于20μg/g或硒含量 大于10μg/g时,称样量为0.49g~0.51g(到0.0002g)。
将坩埚放入马弗炉中,关上炉门并使炉门留有15mm左右的缝隙,在不少于30min的时间内 由室温缓慢加热到500℃并在此温度下灼烧1h,然后升温至800℃±10℃,并在此温度下再灼烧3h， 取出坩埚,冷却至室温。
用玻璃棒将坩埚中的灼烧物仔细搅松、捣碎(如发现有未烧尽的煤粒,应继续灼烧30min),然 后将灼烧物转移到盛有20mL~30mL热水的150mL烧杯中。然后向坩埚中加入5mL盐酸， 使坩埚内的残存物溶解后倒入烧杯中。再用15mL盐酸分3次洗涤坩埚,然后将洗液转移到烧 杯中。搅拌溶液,待溶液冷却后,转入100mL容量瓶中,用水稀释至刻度,摇匀。
2012年~2015年,研发出高准确度化学计量溯源烟煤工艺特性系列标准物质,解决了烟煤质量分析控制、仪器校准与量值溯源等技术难题,有效满足了国家长期发展规划要求,大程度上为烟煤工艺特性的质量检验与相关应用过程工艺设计、控制提供了计量标准。
2016年,以我国GB/T214《煤中全硫的测定方法》为基础,历经近10年,主持制定的ISO20336:2017《固体矿物燃料-库仑滴定法测定全硫》发布,为我国国家标准向标准的转化工作做出了贡献,同时将推动我国自主知识产权的库仑测硫仪等煤质分析仪器产品及相关煤炭检测技术服务走向,对我国煤质分析仪器的发展具有重大意义
【热重分析法的方法提要】
1、将试验煤样按要求放置于热重分析仪内,在规定条件下升温使煤样燃烧,记录热重曲线和微商热重曲线(TG-DTG曲线)。根据TG-DTG曲线得出着火温度(T¡)、燃尽温度(T¡)、大燃烧速率(v,)、大燃烧速率温度(T,)和平均燃烧速率(v)。
2、试剂要求
氩气(或氮气):纯度>99.9%。
压缩空气(或合成空气):露点99.99%,分析纯。
石英(SiO2)，纯度>99.95%,分析纯。
碳酸锶(SrCOs)，纯度>99.95%,分析纯。
仪器设备
