苏州煤炭检测哪里便宜
【煤中汞含量的测定方法】
1、煤样在氧弹中燃烧,汞被硝酸溶液吸收,加入高锰酸钾将汞氧化为二价汞离子后用盐酸羟胺还原过量的高锰酸钾,再用硼氢化钠作为还原剂,氩气作为载气将还原生成的汞蒸气导入原子化器,用原子荧光光谱仪测定。
2、试剂和材料（除非另有说明,在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水）。
氩气:纯度99.99%以上；
氧气:纯度99.5%以上,不含可燃成分,不应使用电解氧,压力足以使氧弹充氧至3.0 MPa。
硝酸:相对密度1.42,优级纯。
硝酸溶液:30mL/L,量取硝酸30mL.加入适量水中,然后用水稀释至1L。
硝酸溶液:100mL/L,量取硝酸100mL加入适量水中,然后用水稀释至1L。
氢氧化钠溶液:5 g/L。称取5.0g氢氧化钠溶于1L水中。
硼氢化钠溶液:0.1g/L,称取0.1g硼氢化钠溶于1L氢氧化钠溶液(4.2.6)中,使用前现配。
高锰酸钾溶液:50g/L,称取50.0g高锰酸钾溶于1L水中,棕色试剂瓶保存。
盐酸羟胺溶液:15g/L,称取15.0g盐酸羟胺溶于1L水中。
重铬酸钾固定溶液:0.5g/L,称取0.5g优级纯重铬酸钾于150mL烧杯中,加入适量水溶解后,再加入50mL硝酸,转移至1000mL棕色容量瓶中,用水稀释至刻度后摇匀。
汞标准储备液:100μg/mL。准确称取0.1354g干燥后的优级纯二氯化汞于100mL烧杯中，用固定溶液溶解后,移入1L容量瓶中,再用固定溶液稀释至刻度后,摇匀。汞标准储备液也可使用市售有证汞标准物质溶液。
汞标准中间溶液:lμg/mL。准确吸取汞标准储备液1mL于100mL容量瓶中,用水
稀释至刻度,摇匀。
汞标准工作溶液:0.02μg/mL。准确吸取汞标准中间溶液2mL于100mL容量瓶中，用水稀释至刻度,摇匀。
【煤炭燃烧之热重分析法】GB/T 6425-2008
热重分析:是指在程序控温和一定气氛下,测量试样质量(或质量分数)与温度(或时间)关系的一类技术。本标准适用于褐煤、烟煤和无烟煤。
热重曲线thermogravimetric curve
TG曲线TGcurve:由热重法测得的数据以质量(或质量分数)随温度或时间变化的形式表示的曲线。曲线纵坐标为质量m(或质量分数),向上表示质量增加，向下表示质量减少;横坐标为温度T或时间t,自左向右表示温度升高或时间增长。
微商热重曲线derivative thermogravimetric curve
DTG曲线DTG curve:由热天平测得的数据,以质量变化速率与温度(扫描型)或时间(恒温型)的关系图示。当试样质量增加时,DTG曲线峰向上;质量减少时,峰向下。
升温速率heating rate:相应于温度程序的温度升高速率。
基线base line:无试样存在时产生的信号测量轨迹;当有试样存在时,系指试样无(相)转变或反应发生时,热分析曲线近似为零的区段。
【热重分析仪设备要求】
热重分析仪主要由加热炉、温度控制器、热天平、记录仪等部件组成,如图1所示。加热炉的升温范围为室温~1200℃,试验温度范围内,升温速率可稳定控制在20℃/min,误差为±0.1℃/min;热天平感量0.01mg。
坩埚直径范围6mm~10mm,要求材质耐腐蚀、耐高温(大于1200℃),且不与煤样发生反应。
我国煤炭质量检测技术领域的发展历程,介绍了检测方法、标准体系以及标准物质等方面的关键技术问题,详述了我国在煤炭质量检测技术领域研制的一系列具有水平的方法标准等技术成就,并对未来该领域的技术动态进行展望。综合分析认为:我国煤炭质量分析方法、检测技术及装备的研发自20世纪60年代起,经历了从无到有、技术与设备引进、再与飞速发展及生产技术实现同步3个重要的历史阶段,而通过自动化、智能化、工业化和信息化手段实现的成套煤炭检测系统的发展趋势符合科技的强国战略发展要求,对煤炭工业高质量发展具有里程碑意义。
【检测样品溶液的制备】
1、在干燥的燃烧皿中准确称取一般分析试验煤样0.99g~1.01g(到0.0002g)。燃烧时易飞溅的样品,可用擦镜纸包紧后再进行测定,或先在压饼机中压饼并切成粒度约为2mm~4mm的小块使用。不易燃烧的样品,可提高充氧压力至3.2MPa,或用擦镜纸包裹好并用手压紧,然后放入燃烧皿中。
2、装配好点火丝和燃烧皿,氧弹内加入10mL硝酸溶液(4.2.5),小心拧紧氧弹盖后向氧弹中缓缓充入氧气,直至压力达到2.8MPa~3.0MPa,达到压力后持续充氧时间不少于15s;如充氧压力超过3.2MPa,停止试验,放气后重新充氧至3.2MPa以下。当钢瓶中氧气压力降至5.0MPa以下时,充氧时间应酌情延长,当压力降至4.0MPa以下时,应更换新的钢瓶氧气。
3、把氧弹放入水中检查气密性,如氧弹中无气泡漏出,则表明气密性良好;如有气泡出现,则表明漏气,应找出原因,加以纠正,重新充氧。然后把氧弹放入氧弹燃烧装置中,进行点火燃烧(点火后20s内不要把身体的部位伸到氧弹燃烧装置上方)。燃烧结束待氧弹冷却后,均匀放气,整个放气过程不少于2 min。
4、用水冲洗氧弹内各部分及放气阀、点火电、燃烧皿内外和燃烧残渣(若有炭黑存在,试验应作废),把洗液转移到100mL容量瓶中,加入0.5mL高锰酸钾溶液(4.2.8),摇匀,确保溶液5min内不褪(若褪,应补加适量高锰酸钾溶液),再缓慢滴加盐酸羟胺溶液(4.2.9)同时摇动容量瓶,直至高锰酸钾颜恰好褪去,加入2mL硝酸(4.2.3)后用水稀释至刻度,摇匀。
【原子荧光光谱仪设备要求】
光源:波长为253.7 nm的汞空心阴灯。
氧弹:由耐热、耐腐蚀的镍铬或镍铬钼合金钢制成，能承受充氧压力和燃烧过程中产生的瞬时高压,能够在试验过程中保持气密,并能够缓慢放气。弹筒容积为250mL~300 mL,弹头上应装有供充氧和排气的阀门以及点火电源的接线电。氧弹应按GB/T213中规定定期进行水压试验,合格
后方可使用。
氧弹燃烧装置:具备和氧弹配套的点火装置,能够煤样燃烧。
燃烧皿:由镍铬钢或石英制成。

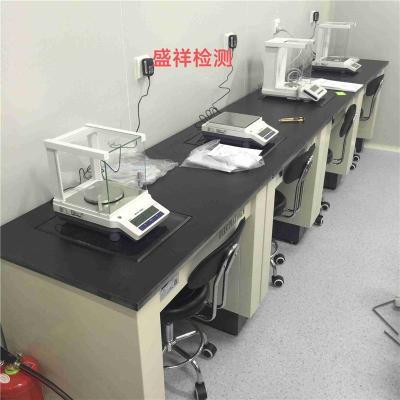

分析天平:分度值0.1mg。
我国从1983年开始,陆续研制和生产煤炭类标准物质,目前主要的一级标准物质涉及10个大类45余种,主要有:
1、煤物理特性和化学成分分析标准物质:包含全硫、灰分、挥发分、发热量、碳、氢、氮、真相对密度8个检测项目,基体涵盖烟煤和无烟煤,主要量值范围:全硫(St,d)质量分数为0．26%~4．50%,灰分(Ad)的质量分数为8%~40%,挥发分(Vd)的质量分数为5%~34%,热值(Qgr,d)为18MJ/kg~32MJ/kg,碳(Cd)的质量分数为55%~80%,氢(Hd)的质量分数为0．8%~4．8%,氮(Nd)的质量分数为0．2%~1．6%,真相对密度1．2%~2．0%。
2、煤中砷和磷成分分析标准物质:砷(Asd)质量分数范围(15~51)μg/g,磷(Pd)质量分数范围0．007%~0．092%。
3、煤中氯成分分析标准物质:氯(Cld)的质量分数量值范围0．010%~0．110%。
5、煤中氟成分分析标准物质:氟(Fd)的质量分数量值范围248μg/g~1496μg/g。
