大连港石油焦检测各项指标怎么看
【焦煤检测的煤样的采取要求】
1、煤样的采取应按GB/T 475或GB/T 19494.1进行。采样负责人应制定详细的采样方案，明确 需要控制的因素,确保采样代表性。
2、条件允许时,应使用机械化采样。租借机械化采样设备进行采样时,应确保:
☆租借设备应纳入实验室质量体系管理；
☆实验室应与设备的所有者签订租借合同,或包含了设备租借相关事宜的“采样服务合同”,设备 的租借期限宜不少于2年;
☆实验室有能力根据被采样批煤信息,制定详细的采制样方案,并应具有采制样方案的决定权;在进行采制样时,实验室应对全程进行监控,并确认实际采制样过程是否符合方案要求;
☆一同一设备在同一批煤采制样期间不可被不同实验室使用,不可由多家实验室使用同一设备共 同完成同一批煤采制样。
3、实验室应建立完善的采样记录并予以保存,记录应至少包括以下信息:
☆所用的采样方案; --采样时间、地点、气候状况和人员;
☆煤炭品种、规格和数量;
☆采样人的识别;
☆所用设备的识别;
☆环境或运输条件;
☆样品信息(包括总样数量和质量、子样数量和质量等),适当时,标识采样位置的图示或其他等 效方式;
☆与采样方法和采样计划的偏离或增减。
2012年~2015年,研发出高准确度化学计量溯源烟煤工艺特性系列标准物质,解决了烟煤质量分析控制、仪器校准与量值溯源等技术难题,有效满足了国家长期发展规划要求,大程度上为烟煤工艺特性的质量检验与相关应用过程工艺设计、控制提供了计量标准。
2016年,以我国GB/T214《煤中全硫的测定方法》为基础,历经近10年,主持制定的ISO20336:2017《固体矿物燃料-库仑滴定法测定全硫》发布,为我国国家标准向标准的转化工作做出了贡献,同时将推动我国自主知识产权的库仑测硫仪等煤质分析仪器产品及相关煤炭检测技术服务走向,对我国煤质分析仪器的发展具有重大意义
【热重分析仪设备要求】
热重分析仪主要由加热炉、温度控制器、热天平、记录仪等部件组成,如图1所示。加热炉的升温范围为室温~1200℃,试验温度范围内,升温速率可稳定控制在20℃/min,误差为±0.1℃/min;热天平感量0.01mg。
坩埚直径范围6mm~10mm,要求材质耐腐蚀、耐高温(大于1200℃),且不与煤样发生反应。
【原子荧光光谱仪设备要求】
光源:波长为253.7 nm的汞空心阴灯。
氧弹:由耐热、耐腐蚀的镍铬或镍铬钼合金钢制成，能承受充氧压力和燃烧过程中产生的瞬时高压,能够在试验过程中保持气密,并能够缓慢放气。弹筒容积为250mL~300 mL,弹头上应装有供充氧和排气的阀门以及点火电源的接线电。氧弹应按GB/T213中规定定期进行水压试验,合格
后方可使用。
氧弹燃烧装置:具备和氧弹配套的点火装置,能够煤样燃烧。
燃烧皿:由镍铬钢或石英制成。
分析天平:分度值0.1mg。
【检测样品溶液的制备】
1、在干燥的燃烧皿中准确称取一般分析试验煤样0.99g~1.01g(到0.0002g)。燃烧时易飞溅的样品,可用擦镜纸包紧后再进行测定,或先在压饼机中压饼并切成粒度约为2mm~4mm的小块使用。不易燃烧的样品,可提高充氧压力至3.2MPa,或用擦镜纸包裹好并用手压紧,然后放入燃烧皿中。
2、装配好点火丝和燃烧皿,氧弹内加入10mL硝酸溶液(4.2.5),小心拧紧氧弹盖后向氧弹中缓缓充入氧气,直至压力达到2.8MPa~3.0MPa,达到压力后持续充氧时间不少于15s;如充氧压力超过3.2MPa,停止试验,放气后重新充氧至3.2MPa以下。当钢瓶中氧气压力降至5.0MPa以下时,充氧时间应酌情延长,当压力降至4.0MPa以下时,应更换新的钢瓶氧气。
3、把氧弹放入水中检查气密性,如氧弹中无气泡漏出,则表明气密性良好;如有气泡出现,则表明漏气,应找出原因,加以纠正,重新充氧。然后把氧弹放入氧弹燃烧装置中,进行点火燃烧(点火后20s内不要把身体的部位伸到氧弹燃烧装置上方)。燃烧结束待氧弹冷却后,均匀放气,整个放气过程不少于2 min。
4、用水冲洗氧弹内各部分及放气阀、点火电、燃烧皿内外和燃烧残渣(若有炭黑存在,试验应作废),把洗液转移到100mL容量瓶中,加入0.5mL高锰酸钾溶液(4.2.8),摇匀,确保溶液5min内不褪(若褪,应补加适量高锰酸钾溶液),再缓慢滴加盐酸羟胺溶液(4.2.9)同时摇动容量瓶,直至高锰酸钾颜恰好褪去,加入2mL硝酸(4.2.3)后用水稀释至刻度,摇匀。
【煤中砷、硒、测定的仪器设备要求】
原子荧光光谱仪:符合GB/T 21191的规定。
光源:波长为193.7nm的砷空心阴灯和波长为196.1nm的硒空心阴灯。

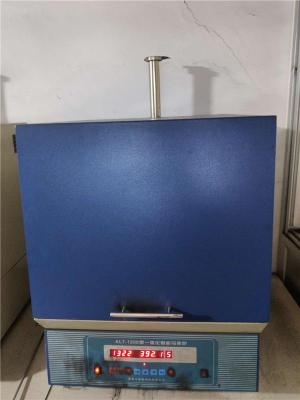

马弗炉:带温度控制装置,能够在2h内从室温加热到800℃±10℃,通风良好。
电热板:能保持温度在60℃~90 ℃之间。
分析天平:分度值0.1mg。
天平:分度值0.01g。
瓷坩埚:容量为30mL。内表面瓷釉完好。
样品 :一般分析试验煤样。
