乍浦港煤炭检测最好的实验室是哪家
【煤中汞含量的测定方法】
1、煤样在氧弹中燃烧,汞被硝酸溶液吸收,加入高锰酸钾将汞氧化为二价汞离子后用盐酸羟胺还原过量的高锰酸钾,再用硼氢化钠作为还原剂,氩气作为载气将还原生成的汞蒸气导入原子化器,用原子荧光光谱仪测定。
2、试剂和材料（除非另有说明,在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水）。
氩气:纯度99.99%以上；
氧气:纯度99.5%以上,不含可燃成分,不应使用电解氧,压力足以使氧弹充氧至3.0 MPa。
硝酸:相对密度1.42,优级纯。
硝酸溶液:30mL/L,量取硝酸30mL.加入适量水中,然后用水稀释至1L。
硝酸溶液:100mL/L,量取硝酸100mL加入适量水中,然后用水稀释至1L。
氢氧化钠溶液:5 g/L。称取5.0g氢氧化钠溶于1L水中。
硼氢化钠溶液:0.1g/L,称取0.1g硼氢化钠溶于1L氢氧化钠溶液(4.2.6)中,使用前现配。
高锰酸钾溶液:50g/L,称取50.0g高锰酸钾溶于1L水中,棕色试剂瓶保存。
盐酸羟胺溶液:15g/L,称取15.0g盐酸羟胺溶于1L水中。
重铬酸钾固定溶液:0.5g/L,称取0.5g优级纯重铬酸钾于150mL烧杯中,加入适量水溶解后,再加入50mL硝酸,转移至1000mL棕色容量瓶中,用水稀释至刻度后摇匀。
汞标准储备液:100μg/mL。准确称取0.1354g干燥后的优级纯二氯化汞于100mL烧杯中，用固定溶液溶解后,移入1L容量瓶中,再用固定溶液稀释至刻度后,摇匀。汞标准储备液也可使用市售有证汞标准物质溶液。
汞标准中间溶液:lμg/mL。准确吸取汞标准储备液1mL于100mL容量瓶中,用水
稀释至刻度,摇匀。
汞标准工作溶液:0.02μg/mL。准确吸取汞标准中间溶液2mL于100mL容量瓶中，用水稀释至刻度,摇匀。
【检测样品溶液的制备】
1、在干燥的燃烧皿中准确称取一般分析试验煤样0.99g~1.01g(到0.0002g)。燃烧时易飞溅的样品,可用擦镜纸包紧后再进行测定,或先在压饼机中压饼并切成粒度约为2mm~4mm的小块使用。不易燃烧的样品,可提高充氧压力至3.2MPa,或用擦镜纸包裹好并用手压紧,然后放入燃烧皿中。
2、装配好点火丝和燃烧皿,氧弹内加入10mL硝酸溶液(4.2.5),小心拧紧氧弹盖后向氧弹中缓缓充入氧气,直至压力达到2.8MPa~3.0MPa,达到压力后持续充氧时间不少于15s;如充氧压力超过3.2MPa,停止试验,放气后重新充氧至3.2MPa以下。当钢瓶中氧气压力降至5.0MPa以下时,充氧时间应酌情延长,当压力降至4.0MPa以下时,应更换新的钢瓶氧气。
3、把氧弹放入水中检查气密性,如氧弹中无气泡漏出,则表明气密性良好;如有气泡出现,则表明漏气,应找出原因,加以纠正,重新充氧。然后把氧弹放入氧弹燃烧装置中,进行点火燃烧(点火后20s内不要把身体的部位伸到氧弹燃烧装置上方)。燃烧结束待氧弹冷却后,均匀放气,整个放气过程不少于2 min。
4、用水冲洗氧弹内各部分及放气阀、点火电、燃烧皿内外和燃烧残渣(若有炭黑存在,试验应作废),把洗液转移到100mL容量瓶中,加入0.5mL高锰酸钾溶液(4.2.8),摇匀,确保溶液5min内不褪(若褪,应补加适量高锰酸钾溶液),再缓慢滴加盐酸羟胺溶液(4.2.9)同时摇动容量瓶,直至高锰酸钾颜恰好褪去,加入2mL硝酸(4.2.3)后用水稀释至刻度,摇匀。

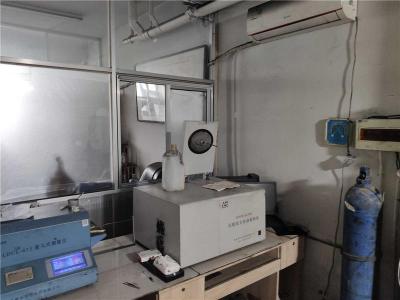

【检测室的设施和环境条件】
1、实验室的场所和环境条件应满足GB/T27025和RB/T214的规定,并应满足:
具有独立的制样功能和化验功能区域,各功能区域布合理并满足GB/T474、GB/T19494.2和GB/T213等标准要求,实验室应将不相容活动的相邻区域进行有效隔离,应采取措施以干扰或者交叉污染;
2、机械化采样和制样功能区域应有防风、防雨、除尘的设备设施,避免样品损失和污染;制样功能区域必要时应配备减震设施;；
3、煤样采样、制样应记录现场环境情况。样品称量、样品存储和发热量检测等区域的环境温度应符合相关标准规定,并建立环境监控记录。
煤炭不仅是工农业和人民生活不可缺少的主要燃料,而且还是冶金、化工、建材等部门的重要原料。煤炭各种煤质参数的检测是其综合利用的基础。随着近代科学技术的发展和新工艺、新方法的应用,煤炭的用途和综合利用价值将会越来越大,促使人类更进一步认识煤、改造煤和合理利用煤。检验检测的准确性、精密度、时效性以及公正性已受到社会和市场的广泛关注和重视,智能化系统方向的研发和推广亟待实现。我国煤炭质量分析方法、检测技术及装备的研发始于20世纪60年代,经历了从无到有、技术与设备引进、再与飞速发展及生产技术实现同步3个历史阶段。
【荧光强度测定流程】
1、仪器准备
2、确定原子荧光光谱仪工作参数确定
3、氢化物发生工作条件的确定，以硝酸溶液为载液,硼氢化钠溶液为还原剂,根据仪器说明书合理确定试液、载液和还原剂的进液量。
4、荧光强度测定，按确定的仪器工作条件,测定标准系列溶液中汞的荧光强度。
5、工作曲线的绘制，以标准系列溶液中汞的质量(μg)为横坐标,相应的荧光强度为纵坐标,绘制工作曲线。
6、样品溶液的测定，按选择的仪器工作条件,依照步骤分别对样品溶液和样品空白溶液
7、进行测定。从工作曲线中查出样品溶液和样品空白溶液中汞的质量。
8、结果计算和表述
9、结果计算，空气干燥基煤样中汞的含量公式计算；
10、结果表述，计算结果按GB/T483规定的数值修约规则修约至小数点后三位。
【检测机构要求】
实验室的组织机构应满足RB/T214和GB/T27025的规定,并应获得资质认定部门颁发的资质GB/T40697-2021认定书,同时应获得中国合格评定国家委员会的实验室书。通过的检测能力范围应至少包含煤样的制备和全水分、工业分析、全硫、发热量、氢等检测项目,并应满足被服务方的其他检测需求。
从事煤炭机械化采制样系统性能试验的实验室,通过的检测能力范围至少应包括“精密度”“偏倚”“采样”“制样”“全水分”“水分”和“灰分”等参数。
实验室应配备与其检测活动相适应的资源,能按照合同约定的时间提供检测报告或书。具有健全的组织架构,完善的规章制度、业务流程、作业规范,风险预警及突发事件处理机制。
产煤炭类标准物质,目前主要的一级标准物质涉及的主要种类:
1、煤的哈氏可磨性标准物质:哈氏可磨性指数(HGI)的量值范围35~120。
2、煤灰熔融性标准物质:弱还原气氛下的流动温度的量值范围1200℃~1400℃。
3、煤灰成分分析标准物质:包括煤灰成分中的10个主要氧化物成分,主要量值范围:二氧化硅31%~63%,氧化二铝10%~34%,三氧化二铁4.4%~17．5%,氧化钙1．5%~42．4%,三氧化硫0．3%~4．0%等。
4、烟煤黏结指数标准物质:黏结指数(GR．I)的量值范围10~100。
5、烟煤胶质层指数分析标准物质:胶质层大厚度(Y值)范围为(10~30)mm。
6、煤自燃倾向性吸氧量分析标准物质:吸氧量范围为(0．34~0．82)cm3/g。
