云南生物质检测机构联系方式
【焦煤检测标准】
炭素原料和焦炭电阻率测定方法——GB/T 24521-2018
焦炭灰成分含量的测定X射线荧光光谱法——GB/T 34534-2017
焦炭 磷含量的测定还原磷钼酸盐分光光度法——GB/T 35069-2018
焦炭反应性及反应后强度试验方法——GB/T 4000-2017
焦炭分析试样水分、灰分的快速测定——SN/T 1083.1-2002
焦炭中全水分的测定方法——SN/T 1083.4-2012
散装焦炭仓库取样方法——SN/T 3364-2012
进入20世纪以来,我国煤炭分析技术围绕煤及煤制品、固体生物质燃料检测方法、检测仪器设备、计量规程和规范、煤炭类标准物质、实验室管理等开展了大量实验研究,制修订了相关国家和行业标准,并拓展至工业型煤、水煤浆和固体生物质燃料分析技术领域。2000年~2002年,先后制定了多项水煤浆质量试验方法国家标准,主要包括采样、浓度、筛分、表观黏度、稳定性、发热量、工业分析、全硫、密度、灰熔融性、碳氢、氮、灰成分、pH值和水煤浆技术条件,填补了我国水煤浆质量试验方法标准化的空白。
【煤中砷、硒测定的试验步骤之标准系列溶液的制备】
砷标准系列溶液:取6个100mL容量瓶，分别加入砷标准工作溶液(3.2.12)0 mL、1 mL、2 mL、3 mL、4 mL、5mL,然后各加入20mL硫脲-抗坏血酸溶液和5mL盐酸,用水稀释至刻度,摇匀后静置1h。
硒标准系列溶液:取6个100mL烧杯,分别加入硒标准工作溶液(3.2.15)0 mL,1 mL、2 mL、3 mL、4 mL、5mL,然后分别加入5mL、4 mL、3 mL、2 mL、1mL、0mL水,再加入5mL盐酸，混匀,盖上表面皿,放至电热板上于60℃~90℃下加热1h,冷却,转移至100mL容量瓶中,用水稀释至刻度，摇匀。
【煤样的制备和样品的处置 】
应满足GB/T27025和RB/T214规定，且同时满足:GB/T 40697-2021 的相关规定:
煤样的制备应按GB/T 474或GB/T 19494.2进行。离线制样时,当标称大粒度不超过 13mm的煤样缩分应使用二分器和/或缩分机械,煤样粒度过大或煤样过湿时,可按GB/T 474 和GB/T19494.2规定的其他缩分方法进行缩分。 实验室应建立健全的样品接收、流转、保存和处置等管理制度,以文字、照片或视频等方式做好 相关记录。
技术记录应满足GB/T 27025和RB/T 214的规定,并应根据自身特点,明确采样、制样和化验的 记录、报告和存储的形式,并作相关规定。

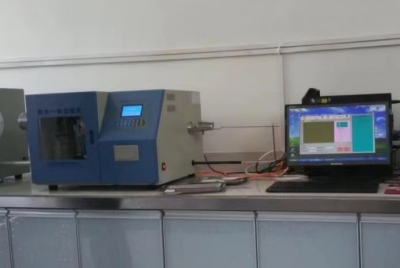

【检测样品溶液的制备】
1、在干燥的燃烧皿中准确称取一般分析试验煤样0.99g~1.01g(到0.0002g)。燃烧时易飞溅的样品,可用擦镜纸包紧后再进行测定,或先在压饼机中压饼并切成粒度约为2mm~4mm的小块使用。不易燃烧的样品,可提高充氧压力至3.2MPa,或用擦镜纸包裹好并用手压紧,然后放入燃烧皿中。
2、装配好点火丝和燃烧皿,氧弹内加入10mL硝酸溶液(4.2.5),小心拧紧氧弹盖后向氧弹中缓缓充入氧气,直至压力达到2.8MPa~3.0MPa,达到压力后持续充氧时间不少于15s;如充氧压力超过3.2MPa,停止试验,放气后重新充氧至3.2MPa以下。当钢瓶中氧气压力降至5.0MPa以下时,充氧时间应酌情延长,当压力降至4.0MPa以下时,应更换新的钢瓶氧气。
3、把氧弹放入水中检查气密性,如氧弹中无气泡漏出,则表明气密性良好;如有气泡出现,则表明漏气,应找出原因,加以纠正,重新充氧。然后把氧弹放入氧弹燃烧装置中,进行点火燃烧(点火后20s内不要把身体的部位伸到氧弹燃烧装置上方)。燃烧结束待氧弹冷却后,均匀放气,整个放气过程不少于2 min。
4、用水冲洗氧弹内各部分及放气阀、点火电、燃烧皿内外和燃烧残渣(若有炭黑存在,试验应作废),把洗液转移到100mL容量瓶中,加入0.5mL高锰酸钾溶液(4.2.8),摇匀,确保溶液5min内不褪(若褪,应补加适量高锰酸钾溶液),再缓慢滴加盐酸羟胺溶液(4.2.9)同时摇动容量瓶,直至高锰酸钾颜恰好褪去,加入2mL硝酸(4.2.3)后用水稀释至刻度,摇匀。
【煤中砷、硒、样品溶液的测定】
砷的测定:分别准确吸取样品溶液和样品空白溶液5mL于100mL容量瓶中,加入20mL硫脲-抗坏血酸溶液和5mL盐酸，用水稀释至刻度,摇匀后静置1h。然后按步骤进行荧光强度测定。从工作曲线中查出样品溶液和样品空白溶液中砷的质量。
硒的测定:分别准确吸取样品溶液和样品空白溶液5mL于100mL烧杯中，再加入5mL盐酸,混匀,盖上表面皿,放至电热板上于60℃~90℃下加热1h,冷却,转移至100mL容量瓶中,用水稀释至刻度,摇匀。然后按步骤进行荧光强度测定。从工作曲线中查出样品溶液和样品空白溶液中硒的质量。
