日照港生物质检测最近的检测实验室是哪家
【焦煤检测的煤样的采取要求】
1、煤样的采取应按GB/T 475或GB/T 19494.1进行。采样负责人应制定详细的采样方案，明确 需要控制的因素,确保采样代表性。
2、条件允许时,应使用机械化采样。租借机械化采样设备进行采样时,应确保:
☆租借设备应纳入实验室质量体系管理；
☆实验室应与设备的所有者签订租借合同,或包含了设备租借相关事宜的“采样服务合同”,设备 的租借期限宜不少于2年;
☆实验室有能力根据被采样批煤信息,制定详细的采制样方案,并应具有采制样方案的决定权;在进行采制样时,实验室应对全程进行监控,并确认实际采制样过程是否符合方案要求;
☆一同一设备在同一批煤采制样期间不可被不同实验室使用,不可由多家实验室使用同一设备共 同完成同一批煤采制样。
3、实验室应建立完善的采样记录并予以保存,记录应至少包括以下信息:
☆所用的采样方案; --采样时间、地点、气候状况和人员;
☆煤炭品种、规格和数量;
☆采样人的识别;
☆所用设备的识别;
☆环境或运输条件;
☆样品信息(包括总样数量和质量、子样数量和质量等),适当时,标识采样位置的图示或其他等 效方式;
☆与采样方法和采样计划的偏离或增减。
【煤中砷含量测定的精密度】
砷含量w(As)/(rg/g):＜6；重复性限w(Asad)/(rg/g):1；再现性限w(As)/(rg/g):4
砷含量w(As)/(rg/g):6~20；重复性限w(Asad)/(rg/g):2；再现性限w(As)/(rg/g):5
砷含量w(As)/(rg/g):＞20~50；重复性限w(Asad)/(rg/g):3；再现性限w(As)/(rg/g):10
砷含量w(As)/(rg/g):＞50；重复性限w(Asad)/(rg/g):4；再现性限w(As)/(rg/g):20
【煤中硒含量测定的精密度】
硒含量w(Se)/(pg/g)
重复性限w(Seu)/(μg/g):1
再现性限w(Ses)/(pg/g):3
注:确定方法精密度协同试验所用煤样的硒含量w(Sea)范围为3μg/g~8μg/g。
【生物质监测范围】
生物学起源的物质,不包括埋在地下的形式和转化成的化石；
木质生物质包含:树、矮树丛、灌木；
草本生物质包含:非木质茎杆、季节性生长植物；
果实生物质:植物中含有种子那部分（如:坚果、橄榄）；
固体生物质燃料:由生物质直接或间接生产的固体燃料；
生物质燃料掺合物:不同生物质燃料被人为掺合而形成的生物质燃料（）如:稻草、能源草与木头掺合、干燥的生物浆与树皮掺合）
自1780年初步认识煤质学以来到煤岩学建立,煤化学理论研究主要涉及煤的分类、煤的物理和化学性质、煤的组成和岩相显微组分等内容。1954年成立的唐山煤炭研究所(1955年迁京且1957年成立煤炭科学研究总院)煤质分析操作规程组,即煤炭科学研究总院煤炭分析实验室(现国家煤炭质量监督检验中心)的前身,为我国首个从事煤炭试验方法研究机构。次年制定了批共4项全国统一的煤炭采样分析操作规程[1],以下汇总煤科总院煤炭实验室(国家煤检中心)几十年来的工作历程及所取得的业绩。
进入20世纪以来,我国煤炭分析技术围绕煤及煤制品、固体生物质燃料检测方法、检测仪器设备、计量规程和规范、煤炭类标准物质、实验室管理等开展了大量实验研究,制修订了相关国家和行业标准,并拓展至工业型煤、水煤浆和固体生物质燃料分析技术领域。2000年~2002年,先后制定了多项水煤浆质量试验方法国家标准,主要包括采样、浓度、筛分、表观黏度、稳定性、发热量、工业分析、全硫、密度、灰熔融性、碳氢、氮、灰成分、pH值和水煤浆技术条件,填补了我国水煤浆质量试验方法标准化的空白。

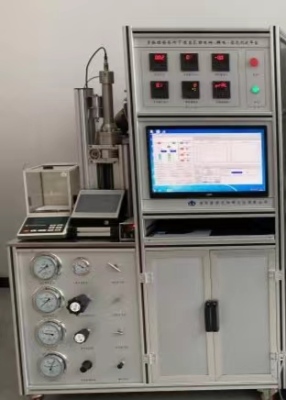

【检测样品溶液的制备】
1、在干燥的燃烧皿中准确称取一般分析试验煤样0.99g~1.01g(到0.0002g)。燃烧时易飞溅的样品,可用擦镜纸包紧后再进行测定,或先在压饼机中压饼并切成粒度约为2mm~4mm的小块使用。不易燃烧的样品,可提高充氧压力至3.2MPa,或用擦镜纸包裹好并用手压紧,然后放入燃烧皿中。
2、装配好点火丝和燃烧皿,氧弹内加入10mL硝酸溶液(4.2.5),小心拧紧氧弹盖后向氧弹中缓缓充入氧气,直至压力达到2.8MPa~3.0MPa,达到压力后持续充氧时间不少于15s;如充氧压力超过3.2MPa,停止试验,放气后重新充氧至3.2MPa以下。当钢瓶中氧气压力降至5.0MPa以下时,充氧时间应酌情延长,当压力降至4.0MPa以下时,应更换新的钢瓶氧气。
3、把氧弹放入水中检查气密性,如氧弹中无气泡漏出,则表明气密性良好;如有气泡出现,则表明漏气,应找出原因,加以纠正,重新充氧。然后把氧弹放入氧弹燃烧装置中,进行点火燃烧(点火后20s内不要把身体的部位伸到氧弹燃烧装置上方)。燃烧结束待氧弹冷却后,均匀放气,整个放气过程不少于2 min。
4、用水冲洗氧弹内各部分及放气阀、点火电、燃烧皿内外和燃烧残渣(若有炭黑存在,试验应作废),把洗液转移到100mL容量瓶中,加入0.5mL高锰酸钾溶液(4.2.8),摇匀,确保溶液5min内不褪(若褪,应补加适量高锰酸钾溶液),再缓慢滴加盐酸羟胺溶液(4.2.9)同时摇动容量瓶,直至高锰酸钾颜恰好褪去,加入2mL硝酸(4.2.3)后用水稀释至刻度,摇匀。
