天津港水煤浆检测指标含义
【焦煤检测的煤样的采取要求】
1、煤样的采取应按GB/T 475或GB/T 19494.1进行。采样负责人应制定详细的采样方案，明确 需要控制的因素,确保采样代表性。
2、条件允许时,应使用机械化采样。租借机械化采样设备进行采样时,应确保:
☆租借设备应纳入实验室质量体系管理；
☆实验室应与设备的所有者签订租借合同,或包含了设备租借相关事宜的“采样服务合同”,设备 的租借期限宜不少于2年;
☆实验室有能力根据被采样批煤信息,制定详细的采制样方案,并应具有采制样方案的决定权;在进行采制样时,实验室应对全程进行监控,并确认实际采制样过程是否符合方案要求;
☆一同一设备在同一批煤采制样期间不可被不同实验室使用,不可由多家实验室使用同一设备共 同完成同一批煤采制样。
3、实验室应建立完善的采样记录并予以保存,记录应至少包括以下信息:
☆所用的采样方案; --采样时间、地点、气候状况和人员;
☆煤炭品种、规格和数量;
☆采样人的识别;
☆所用设备的识别;
☆环境或运输条件;
☆样品信息(包括总样数量和质量、子样数量和质量等),适当时,标识采样位置的图示或其他等 效方式;
☆与采样方法和采样计划的偏离或增减。
【煤炭燃烧之热重分析法】GB/T 6425-2008
热重分析:是指在程序控温和一定气氛下,测量试样质量(或质量分数)与温度(或时间)关系的一类技术。本标准适用于褐煤、烟煤和无烟煤。
热重曲线thermogravimetric curve
TG曲线TGcurve:由热重法测得的数据以质量(或质量分数)随温度或时间变化的形式表示的曲线。曲线纵坐标为质量m(或质量分数),向上表示质量增加，向下表示质量减少;横坐标为温度T或时间t,自左向右表示温度升高或时间增长。
微商热重曲线derivative thermogravimetric curve
DTG曲线DTG curve:由热天平测得的数据,以质量变化速率与温度(扫描型)或时间(恒温型)的关系图示。当试样质量增加时,DTG曲线峰向上;质量减少时,峰向下。
升温速率heating rate:相应于温度程序的温度升高速率。
基线base line:无试样存在时产生的信号测量轨迹;当有试样存在时,系指试样无(相)转变或反应发生时,热分析曲线近似为零的区段。
【检测样品溶液的制备】
1、在干燥的燃烧皿中准确称取一般分析试验煤样0.99g~1.01g(到0.0002g)。燃烧时易飞溅的样品,可用擦镜纸包紧后再进行测定,或先在压饼机中压饼并切成粒度约为2mm~4mm的小块使用。不易燃烧的样品,可提高充氧压力至3.2MPa,或用擦镜纸包裹好并用手压紧,然后放入燃烧皿中。
2、装配好点火丝和燃烧皿,氧弹内加入10mL硝酸溶液(4.2.5),小心拧紧氧弹盖后向氧弹中缓缓充入氧气,直至压力达到2.8MPa~3.0MPa,达到压力后持续充氧时间不少于15s;如充氧压力超过3.2MPa,停止试验,放气后重新充氧至3.2MPa以下。当钢瓶中氧气压力降至5.0MPa以下时,充氧时间应酌情延长,当压力降至4.0MPa以下时,应更换新的钢瓶氧气。
3、把氧弹放入水中检查气密性,如氧弹中无气泡漏出,则表明气密性良好;如有气泡出现,则表明漏气,应找出原因,加以纠正,重新充氧。然后把氧弹放入氧弹燃烧装置中,进行点火燃烧(点火后20s内不要把身体的部位伸到氧弹燃烧装置上方)。燃烧结束待氧弹冷却后,均匀放气,整个放气过程不少于2 min。
4、用水冲洗氧弹内各部分及放气阀、点火电、燃烧皿内外和燃烧残渣(若有炭黑存在,试验应作废),把洗液转移到100mL容量瓶中,加入0.5mL高锰酸钾溶液(4.2.8),摇匀,确保溶液5min内不褪(若褪,应补加适量高锰酸钾溶液),再缓慢滴加盐酸羟胺溶液(4.2.9)同时摇动容量瓶,直至高锰酸钾颜恰好褪去,加入2mL硝酸(4.2.3)后用水稀释至刻度,摇匀。
【原子荧光光谱仪设备要求】
光源:波长为253.7 nm的汞空心阴灯。
氧弹:由耐热、耐腐蚀的镍铬或镍铬钼合金钢制成，能承受充氧压力和燃烧过程中产生的瞬时高压,能够在试验过程中保持气密,并能够缓慢放气。弹筒容积为250mL~300 mL,弹头上应装有供充氧和排气的阀门以及点火电源的接线电。氧弹应按GB/T213中规定定期进行水压试验,合格
后方可使用。
氧弹燃烧装置:具备和氧弹配套的点火装置,能够煤样燃烧。
燃烧皿:由镍铬钢或石英制成。
分析天平:分度值0.1mg。

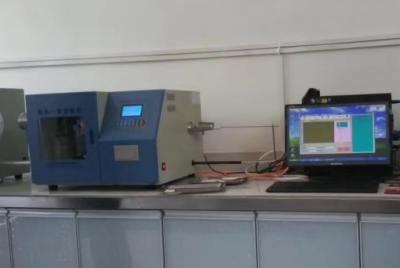

【设备要求】
采样、制样和化验设备应满足GB/T27025和RB/T214的规定,并应满足:
1、仪器设备的数量应与其检测活动相适应,全硫、发热量等检测项目应至少配置不同型号的双套设备;
2、采制样设备应满足GB/T475、GB/T19494.1、GB/T474和GB/T19494.2的规定,实验室应评估采制样设备性能的偏倚值对检测结果的影响;
3、使用的机械化采制样设备应由具有资质的单位按照GB/T19494.3规定的试验明没有实质性偏倚和整机全水分损失符合使用要求;
4、实验室应制定对检测结果有影响的采制化设备的日常维护计划并做好记录,是对大型机械化采样、制样等设施的维护保养,移动煤流采样设备运行维护检查可按照MT/T1089的规定进行。
2012年~2015年,研发出高准确度化学计量溯源烟煤工艺特性系列标准物质,解决了烟煤质量分析控制、仪器校准与量值溯源等技术难题,有效满足了国家长期发展规划要求,大程度上为烟煤工艺特性的质量检验与相关应用过程工艺设计、控制提供了计量标准。
2016年,以我国GB/T214《煤中全硫的测定方法》为基础,历经近10年,主持制定的ISO20336:2017《固体矿物燃料-库仑滴定法测定全硫》发布,为我国国家标准向标准的转化工作做出了贡献,同时将推动我国自主知识产权的库仑测硫仪等煤质分析仪器产品及相关煤炭检测技术服务走向,对我国煤质分析仪器的发展具有重大意义
