天津港生物质检测报告怎么看
【煤中汞含量的测定方法】
1、煤样在氧弹中燃烧,汞被硝酸溶液吸收,加入高锰酸钾将汞氧化为二价汞离子后用盐酸羟胺还原过量的高锰酸钾,再用硼氢化钠作为还原剂,氩气作为载气将还原生成的汞蒸气导入原子化器,用原子荧光光谱仪测定。
2、试剂和材料（除非另有说明,在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水）。
氩气:纯度99.99%以上；
氧气:纯度99.5%以上,不含可燃成分,不应使用电解氧,压力足以使氧弹充氧至3.0 MPa。
硝酸:相对密度1.42,优级纯。
硝酸溶液:30mL/L,量取硝酸30mL.加入适量水中,然后用水稀释至1L。
硝酸溶液:100mL/L,量取硝酸100mL加入适量水中,然后用水稀释至1L。
氢氧化钠溶液:5 g/L。称取5.0g氢氧化钠溶于1L水中。
硼氢化钠溶液:0.1g/L,称取0.1g硼氢化钠溶于1L氢氧化钠溶液(4.2.6)中,使用前现配。
高锰酸钾溶液:50g/L,称取50.0g高锰酸钾溶于1L水中,棕色试剂瓶保存。
盐酸羟胺溶液:15g/L,称取15.0g盐酸羟胺溶于1L水中。
重铬酸钾固定溶液:0.5g/L,称取0.5g优级纯重铬酸钾于150mL烧杯中,加入适量水溶解后,再加入50mL硝酸,转移至1000mL棕色容量瓶中,用水稀释至刻度后摇匀。
汞标准储备液:100μg/mL。准确称取0.1354g干燥后的优级纯二氯化汞于100mL烧杯中，用固定溶液溶解后,移入1L容量瓶中,再用固定溶液稀释至刻度后,摇匀。汞标准储备液也可使用市售有证汞标准物质溶液。
汞标准中间溶液:lμg/mL。准确吸取汞标准储备液1mL于100mL容量瓶中,用水
稀释至刻度,摇匀。
汞标准工作溶液:0.02μg/mL。准确吸取汞标准中间溶液2mL于100mL容量瓶中，用水稀释至刻度,摇匀。
【煤中砷、硒测定的试验步骤之标准系列溶液的制备】
砷标准系列溶液:取6个100mL容量瓶，分别加入砷标准工作溶液(3.2.12)0 mL、1 mL、2 mL、3 mL、4 mL、5mL,然后各加入20mL硫脲-抗坏血酸溶液和5mL盐酸,用水稀释至刻度,摇匀后静置1h。
硒标准系列溶液:取6个100mL烧杯,分别加入硒标准工作溶液(3.2.15)0 mL,1 mL、2 mL、3 mL、4 mL、5mL,然后分别加入5mL、4 mL、3 mL、2 mL、1mL、0mL水,再加入5mL盐酸，混匀,盖上表面皿,放至电热板上于60℃~90℃下加热1h,冷却,转移至100mL容量瓶中,用水稀释至刻度，摇匀。
我国煤炭质量检测技术领域的发展历程,介绍了检测方法、标准体系以及标准物质等方面的关键技术问题,详述了我国在煤炭质量检测技术领域研制的一系列具有水平的方法标准等技术成就,并对未来该领域的技术动态进行展望。综合分析认为:我国煤炭质量分析方法、检测技术及装备的研发自20世纪60年代起,经历了从无到有、技术与设备引进、再与飞速发展及生产技术实现同步3个重要的历史阶段,而通过自动化、智能化、工业化和信息化手段实现的成套煤炭检测系统的发展趋势符合科技的强国战略发展要求,对煤炭工业高质量发展具有里程碑意义。
【煤中砷、硒、测定的试验步骤之样品溶液的制备 】
在瓷坩埚内称取艾氏剂1.5g(到0.01g),然后称取一般分析试验煤样0.99g~1.01g(到0.000 2 g),用玻璃棒仔细搅拌均匀,再用1.5g(到0.01g)艾氏剂均匀覆盖在混匀的混合物上 面(见不到黑的煤炭颗粒)。当灰分大于40%或全硫含量大于8%,或砷含量大于20μg/g或硒含量 大于10μg/g时,称样量为0.49g~0.51g(到0.0002g)。

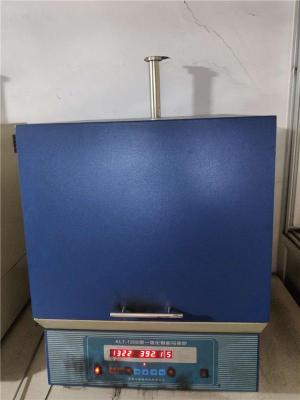

将坩埚放入马弗炉中,关上炉门并使炉门留有15mm左右的缝隙,在不少于30min的时间内 由室温缓慢加热到500℃并在此温度下灼烧1h,然后升温至800℃±10℃,并在此温度下再灼烧3h， 取出坩埚,冷却至室温。
用玻璃棒将坩埚中的灼烧物仔细搅松、捣碎(如发现有未烧尽的煤粒,应继续灼烧30min),然 后将灼烧物转移到盛有20mL~30mL热水的150mL烧杯中。然后向坩埚中加入5mL盐酸， 使坩埚内的残存物溶解后倒入烧杯中。再用15mL盐酸分3次洗涤坩埚,然后将洗液转移到烧 杯中。搅拌溶液,待溶液冷却后,转入100mL容量瓶中,用水稀释至刻度,摇匀。
【煤中砷、硒、样品溶液的测定】
砷的测定:分别准确吸取样品溶液和样品空白溶液5mL于100mL容量瓶中,加入20mL硫脲-抗坏血酸溶液和5mL盐酸，用水稀释至刻度,摇匀后静置1h。然后按步骤进行荧光强度测定。从工作曲线中查出样品溶液和样品空白溶液中砷的质量。
硒的测定:分别准确吸取样品溶液和样品空白溶液5mL于100mL烧杯中，再加入5mL盐酸,混匀,盖上表面皿,放至电热板上于60℃~90℃下加热1h,冷却,转移至100mL容量瓶中,用水稀释至刻度,摇匀。然后按步骤进行荧光强度测定。从工作曲线中查出样品溶液和样品空白溶液中硒的质量。
【煤炭燃烧之热重分析法】GB/T 6425-2008
热重分析:是指在程序控温和一定气氛下,测量试样质量(或质量分数)与温度(或时间)关系的一类技术。本标准适用于褐煤、烟煤和无烟煤。
热重曲线thermogravimetric curve
TG曲线TGcurve:由热重法测得的数据以质量(或质量分数)随温度或时间变化的形式表示的曲线。曲线纵坐标为质量m(或质量分数),向上表示质量增加，向下表示质量减少;横坐标为温度T或时间t,自左向右表示温度升高或时间增长。
微商热重曲线derivative thermogravimetric curve
DTG曲线DTG curve:由热天平测得的数据,以质量变化速率与温度(扫描型)或时间(恒温型)的关系图示。当试样质量增加时,DTG曲线峰向上;质量减少时,峰向下。
升温速率heating rate:相应于温度程序的温度升高速率。
基线base line:无试样存在时产生的信号测量轨迹;当有试样存在时,系指试样无(相)转变或反应发生时,热分析曲线近似为零的区段。
煤炭不仅是工农业和人民生活不可缺少的主要燃料,而且还是冶金、化工、建材等部门的重要原料。煤炭各种煤质参数的检测是其综合利用的基础。随着近代科学技术的发展和新工艺、新方法的应用,煤炭的用途和综合利用价值将会越来越大,促使人类更进一步认识煤、改造煤和合理利用煤。检验检测的准确性、精密度、时效性以及公正性已受到社会和市场的广泛关注和重视,智能化系统方向的研发和推广亟待实现。我国煤炭质量分析方法、检测技术及装备的研发始于20世纪60年代,经历了从无到有、技术与设备引进、再与飞速发展及生产技术实现同步3个历史阶段。
