济宁煤炭检测哪里便宜
【煤中砷和硒含量的测定方法】
1、将煤样与艾士卡试剂混合灼烧,用盐酸溶解灼烧物,测定砷时用硫脲-抗坏血酸将五价砷还原为三 价砷,测定硒时用盐酸加热将六价硒还原为四价硒,再用硼氢化钠作为还原剂,氩气作为载气将还原得 到的气态氢化物导入原子化器,用原子荧光光谱仪测定。
2、试剂和材料
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。艾士卡试剂(以下简称艾氏剂)市售,或以2份质量的轻质氧化镁与1份质量的无水碳酸钠混匀， 并研细至粒度小于0.2mm后,保存在密闭容器中。
氩气:纯度99.99%以上、盐酸:相对密度1.18；
盐酸:溶液50mL/L,量取盐酸(3.2.3)50mL加入适量水中,然后用水稀释至1L；
硫酸溶液:c(1/2H2SO4)=6 mol/L。量取相对密度为1.84的硫酸167mL缓慢加入适量水中， 边加边搅拌,然后用水稀释至1L；
氢氧化钠溶液:5g/L。称取5.0g氢氧化钠溶于1L水中；
氢氧化钠溶液:c(NaOH)=6 mol/L。称取48.0g氢氧化钠用少量水溶解后,稀释至200mL；
硼氢化钠溶液:10g/L。称取10.0g硼氢化钠溶于1L氢氧化钠溶液(3.2.6)中,使用前现配；
硫脲-抗坏血酸溶液:50g/L。称取硫脲5.0g和抗坏血酸5.0g,溶于100mL水中,使用前现配；
砷标准储备液:100μg/mL。准确称取已在105℃~110℃下干燥约2h的优级纯三氧化二砷 0.1320g溶于2mL氢氧化钠溶液中,加入约50mL水,待完全溶解后,再加2.5mL硫酸溶液；转移至1000mL容量瓶中,用水稀释至刻度,摇匀。砷标准储备液也可使用市售有证砷标准物质溶液；
砷标准中间溶液:10μg/mL。准确吸取砷标准储备液(3.2.10)10mL于100mL容量瓶中，用水稀释至刻度,摇匀；
砷标准工作溶液:0.4μg/mL。准确吸取砷标准中间溶液(3.2.11)4mL于100mL容量瓶中，用水稀释至刻度,摇匀；
硒标准储备液:1000μg/mL。准确称取高纯硒0.1000g于100mL烧杯中,加入相对密度1.42的硝酸5mL,低温加热溶解后,继续加热驱尽氮氧化物,冷却,移入100mL容量瓶中,用水稀释至刻度,摇匀。硒标准储备液也可使用市售有证硒标准物质溶液。
硒标准中间溶液:10μg/mL。准确吸取硒标准储备液(3.2.13)1mL于100mL容量瓶中,用水稀释至刻度,摇匀。
硒标准工作溶液:0.2μg/mL。准确吸取硒标准中间溶液(3.2.14)2mL于100mL容量瓶中，用水稀释至刻度,摇匀。
1990年,承担“七五”国家科技攻关课题“中国标准煤样库”及“商品煤采(制)样机械及其标准化”项目,建立了中国标准煤样库,使我国成为了世界上少数几个拥有标准煤样库的国家之一,对我国煤炭资源的开发、研究和利用均有着其重要的意义。1992年~1993年,成功研制出全水分(微波干燥)自动测定仪、CLS-1型全自动测硫仪、CHL-1型碳氢测定仪、IBC-1型甲苯萃取仪、SJ1型高温水解测硫仪、ZD-1型多功能滴定仪、GDG-1型葛金干馏仪、GBX-1型坩埚膨胀序数测定仪和全自动碳氢仪等煤质分析仪器,为煤炭检测技术的发展提供了硬件基础,提升了我国煤质仪器自动化水平。1997年~2000年,开展了褐煤挥发分、相对密度、腐植酸、甲苯可溶提取物产率检测方法的标准化研究,主持制定了ISO5071-1:1997、ISO5072:1997、ISO5073:1999、ISO975:2000
【检测样品溶液的制备】
1、在干燥的燃烧皿中准确称取一般分析试验煤样0.99g~1.01g(到0.0002g)。燃烧时易飞溅的样品,可用擦镜纸包紧后再进行测定,或先在压饼机中压饼并切成粒度约为2mm~4mm的小块使用。不易燃烧的样品,可提高充氧压力至3.2MPa,或用擦镜纸包裹好并用手压紧,然后放入燃烧皿中。
2、装配好点火丝和燃烧皿,氧弹内加入10mL硝酸溶液(4.2.5),小心拧紧氧弹盖后向氧弹中缓缓充入氧气,直至压力达到2.8MPa~3.0MPa,达到压力后持续充氧时间不少于15s;如充氧压力超过3.2MPa,停止试验,放气后重新充氧至3.2MPa以下。当钢瓶中氧气压力降至5.0MPa以下时,充氧时间应酌情延长,当压力降至4.0MPa以下时,应更换新的钢瓶氧气。
3、把氧弹放入水中检查气密性,如氧弹中无气泡漏出,则表明气密性良好;如有气泡出现,则表明漏气,应找出原因,加以纠正,重新充氧。然后把氧弹放入氧弹燃烧装置中,进行点火燃烧(点火后20s内不要把身体的部位伸到氧弹燃烧装置上方)。燃烧结束待氧弹冷却后,均匀放气,整个放气过程不少于2 min。
4、用水冲洗氧弹内各部分及放气阀、点火电、燃烧皿内外和燃烧残渣(若有炭黑存在,试验应作废),把洗液转移到100mL容量瓶中,加入0.5mL高锰酸钾溶液(4.2.8),摇匀,确保溶液5min内不褪(若褪,应补加适量高锰酸钾溶液),再缓慢滴加盐酸羟胺溶液(4.2.9)同时摇动容量瓶,直至高锰酸钾颜恰好褪去,加入2mL硝酸(4.2.3)后用水稀释至刻度,摇匀。
【煤样的制备和样品的处置 】
应满足GB/T27025和RB/T214规定，且同时满足:GB/T 40697-2021 的相关规定:
煤样的制备应按GB/T 474或GB/T 19494.2进行。离线制样时,当标称大粒度不超过 13mm的煤样缩分应使用二分器和/或缩分机械,煤样粒度过大或煤样过湿时,可按GB/T 474 和GB/T19494.2规定的其他缩分方法进行缩分。 实验室应建立健全的样品接收、流转、保存和处置等管理制度,以文字、照片或视频等方式做好 相关记录。
技术记录应满足GB/T 27025和RB/T 214的规定,并应根据自身特点,明确采样、制样和化验的 记录、报告和存储的形式,并作相关规定。
自1780年初步认识煤质学以来到煤岩学建立,煤化学理论研究主要涉及煤的分类、煤的物理和化学性质、煤的组成和岩相显微组分等内容。1954年成立的唐山煤炭研究所(1955年迁京且1957年成立煤炭科学研究总院)煤质分析操作规程组,即煤炭科学研究总院煤炭分析实验室(现国家煤炭质量监督检验中心)的前身,为我国首个从事煤炭试验方法研究机构。次年制定了批共4项全国统一的煤炭采样分析操作规程[1],以下汇总煤科总院煤炭实验室(国家煤检中心)几十年来的工作历程及所取得的业绩。
【煤中砷、硒、样品溶液的测定】
砷的测定:分别准确吸取样品溶液和样品空白溶液5mL于100mL容量瓶中,加入20mL硫脲-抗坏血酸溶液和5mL盐酸，用水稀释至刻度,摇匀后静置1h。然后按步骤进行荧光强度测定。从工作曲线中查出样品溶液和样品空白溶液中砷的质量。
硒的测定:分别准确吸取样品溶液和样品空白溶液5mL于100mL烧杯中，再加入5mL盐酸,混匀,盖上表面皿,放至电热板上于60℃~90℃下加热1h,冷却,转移至100mL容量瓶中,用水稀释至刻度,摇匀。然后按步骤进行荧光强度测定。从工作曲线中查出样品溶液和样品空白溶液中硒的质量。

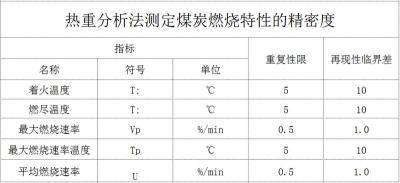

【煤炭燃烧之热重分析法】GB/T 6425-2008
热重分析:是指在程序控温和一定气氛下,测量试样质量(或质量分数)与温度(或时间)关系的一类技术。本标准适用于褐煤、烟煤和无烟煤。
热重曲线thermogravimetric curve
TG曲线TGcurve:由热重法测得的数据以质量(或质量分数)随温度或时间变化的形式表示的曲线。曲线纵坐标为质量m(或质量分数),向上表示质量增加，向下表示质量减少;横坐标为温度T或时间t,自左向右表示温度升高或时间增长。
微商热重曲线derivative thermogravimetric curve
DTG曲线DTG curve:由热天平测得的数据,以质量变化速率与温度(扫描型)或时间(恒温型)的关系图示。当试样质量增加时,DTG曲线峰向上;质量减少时,峰向下。
升温速率heating rate:相应于温度程序的温度升高速率。
基线base line:无试样存在时产生的信号测量轨迹;当有试样存在时,系指试样无(相)转变或反应发生时,热分析曲线近似为零的区段。
